विस्तृत उत्पाद विवरण
बिजली की आपूर्ति: | 220V 50 / 60HZ 0.75KW | वस्तु की ऊँचाई: | 30-200mm |
---|---|---|---|
वस्तु की चौड़ाई: | 20-200mm | लेबल की ऊँचाई: | 15-180mm |
लेबल की लंबाई: | 25-300mm | लेबलिंग की सटीकता: | ± 1 मिमी (ऑब्जेक्ट और लेबल त्रुटि को छोड़कर) |
कुंजी 1: | लेबल एप्लीकेटर | कुंजी 2: | कप लेबलिंग मशीन |

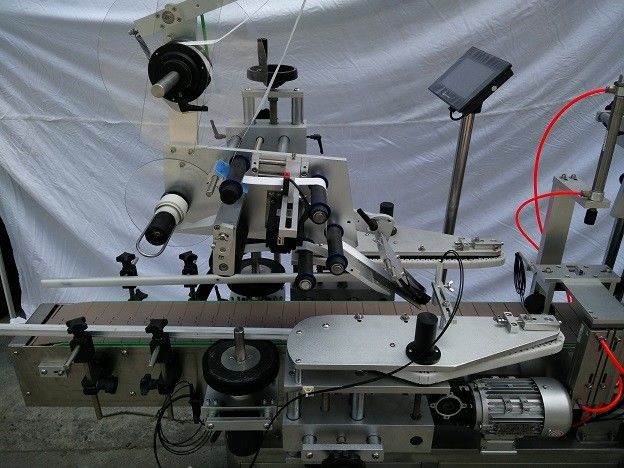

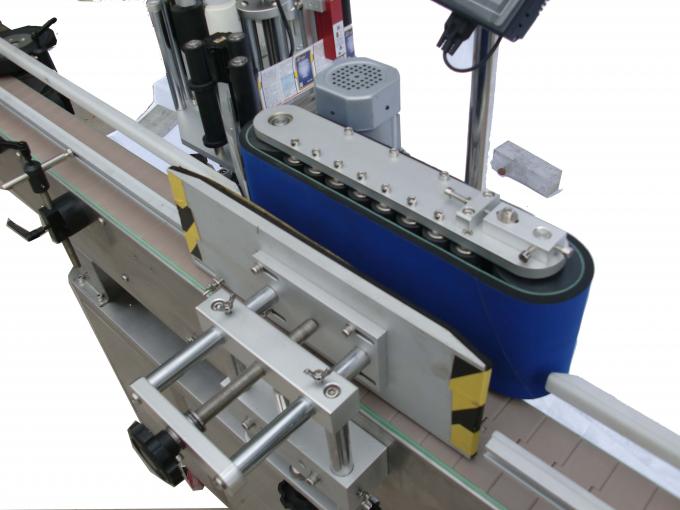

key3: | फ्लैट लेबलिंग मशीन | नाम: | पीएलसी प्रसिद्ध जापानी मित्सुबिशी ब्रांड फ्लैट सरफेस लेबल एप्लीकेटर विथ ऑब्जेक्ट डिटेक्ट मैजिक आई |
शीर्ष और पीछे की ओर लेबलर के साथ 20-200 मिमी चौड़ाई फ्लैट सतह लेबल ऐप्लिकेटर
तकनीकी पैमाने
नाम | शीर्ष और पीछे की ओर लेबलर के साथ 20-200 मिमी चौड़ाई फ्लैट सतह लेबल ऐप्लिकेटर |
लेबलिंग गति | 20-200pcs / मिनट |
वस्तु की ऊँचाई | 30-200mm |
वस्तु की मोटाई | 20-120mm |
लेबल की ऊँचाई | 15-110mm |
लेबल की लंबाई | 25-300mm |
लेबल रोलर अंदर व्यास | 76 मिमी |
लेबल रोलर बाहर व्यास | 300 मिमी |
लेबलिंग की सटीकता | ± 1 मिमी |
बिजली की आपूर्ति | 220V 50 / 60HZ 0.75KW |
प्रिंटर की गैस की खपत | 5 किग्रा / एम 2 (यदि कोडिंग मशीन जोड़ें) |
लेबलिंग मशीन का आकार | 1600 (एल) × 550 (डब्ल्यू) * 1600 (एच) मिमी |
लेबलिंग मशीन का वजन | 150 किलो |
विन्यास:
नहीं। | अंश | ब्रांड | मात्रा |
1 | पीएलसी | मित्सुबिशी (जापान) | 1 |
2 | मुख्य कनवर्टर | DANFOSS (डेनमार्क) | 1 |
3 | HMI | WEINVIEW (ताइवान) | 1 |
4 | इमदादी लेबलिंग मोटर | डेल्टा (ताइवान) | 1 |
5 | इमदादी लेबलिंग मोटर चालक | डेल्टा (ताइवान) | 1 |
6 | कन्वेयर मोटर | हरियाणा (ताइवान) | 1 |
7 | कन्वेयर मोटर गियरबॉक्स | हरियाणा (ताइवान) | 1 |
8 | बोला मोटर | GPG (ताइवान) | 1 |
9 | स्पोक मोटर गियरबॉक्स | GPG (ताइवान) | 1 |
10 | ऑब्जेक्ट मैजिक आई का पता लगाता है | OMRON (जापान) | 1 |
11 | प्रकाशित तंतु | OMRON (जापान) | 1 |
12 | लेबल आउटिंग मैजिक आई का पता लगाती है | LEUZE (जर्मनी) | 1 |
लेबलिंग मुख्य फ्रेम:
यह लेबलिंग मशीन पालन के रूप में सबसे महत्वपूर्ण भाग है, अलग-अलग हिस्सों में अलग-अलग उपयोग होते हैं। विनिर्देश के अनुसार, हम ऊंचाई को समायोजित करने के लिए लेबल स्थिति 3 चरणों को समायोजित कर सकते हैं
1. मुख्य फ्रेम को ऊपर और नीचे उठाने के लिए हाथ के समायोजन को समायोजित करने वाली ऊंचाई को समायोजित करें।
2. काम को समायोजित करने के दौरान सार्वभौमिक फास्टन हैंडल को ढीला करें, और समाप्त होने पर इसे फास्ट करें।
3. बोर्ड की स्थिति तक छील को समायोजित करें जब तक कि यह काम करने के लिए 2-3 मिमी न हो।
4. मुख्य टुकड़े को काम के टुकड़े के साथ मैच करने के लिए दाएं / बाएं समायोजन पहिया (ड्राइंग 3) को समायोजित करें।
5. मुख्य फ्रेम स्थिति को समायोजित करने के माध्यम से, आप कार्य टुकड़े के अनुसार छील को बोर्ड की स्थिति से भी समायोजित कर सकते हैं।
टैग: लेबलिंग स्टीकर मशीन, फ्लैट लेबल एप्लीकेटर
