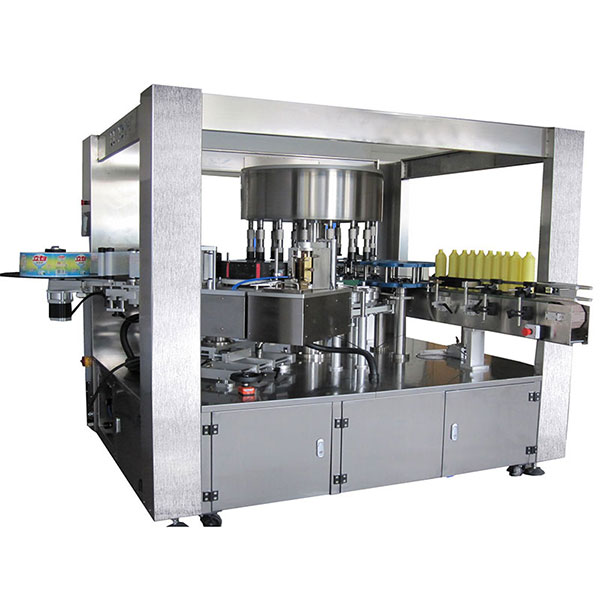

ऑटो स्व चिपकने वाला सिंगल साइड रोटरी लेबलिंग मशीन उच्च गति
विस्तृत उत्पाद विवरण

लेबल पेपर कोर का भीतरी व्यास:76.2 मिमीबाहरी व्यास लेबल करें:330mm
लेबलिंग क्षमता:50 मीटर / मिनटलेबलिंग सटीकता:± 1 मिमी
लेबलिंग प्रकार:रोटरी और हाई स्पीडलेबल सेंसर:जादू की आँख

स्वत: स्वयं चिपकने वाला एकल पक्ष रोटरी लेबलिंग मशीन 15000B / एच

अनुप्रयोग

1. बड़ी मात्रा के साथ एकल आकार की बोतल के लिए।

2. सिंगल साइड लेबल एक बोतल

3. स्पीड 15000B / एच

4. 15 स्टेशनों के साथ एक सेट लेबलिंग हेड

तकनीकी मापदंड

बिजली की आपूर्तिAC380V 50Hz 5.5KW
लेबलिंग सटीकता± 1 मिमी
अधिकतम ऊंचाई लेबल करें195mm
लेबलिंग क्षमता50 मीटर / मिनट
बोतल का व्यासhickness h30mm ऊँचाई mm500 मिमी
लेबल पेपर कोर का आंतरिक व्यास76.2 मिमी
बाहरी व्यास को लेबल करें330mm
कुल मिलाकर मापL1740 × W2020 × H2100mm
वजनस्वनिर्धारित

रोटरी लेबलिंग मशीन विशेषता

1) लेबल बॉटल पास स्क्रू अलग बॉटल सेक्टर जो टर्नबटलबे पर चल रहा है

2) बोतल शुरू करने के लिए शुरू करने के बाद, दबाने बोतल सिर ड्राइविंग के तहत स्वचालित मोड़

3) एक प्रमुख स्थान पिन, बोतल बेस के निचले भाग में उठेगा, जब बोतल की पोजिशनिंग स्प्रिंग बल की कार्रवाई के तहत डॉवेल पिन के माध्यम से हो जाती है,
स्लॉट का पता लगाना, अटकी हुई स्लॉट बोतल अब घूमना नहीं है, स्लाइडिंग प्रेशर बोतल का ऊपरी भाग और बोतल कैप। (पोजिशनिंग उत्पादों के लिए)

4) बोतल लेबलिंग की स्थिति गोलाकार होने के कारण, बोतल के आधे रास्ते के लिए शुरुआती बिंदु को छड़ी करने का अनुरोध, लेबल डिलीवरी स्टेशन से बाहर आता है, पहले वैक्यूम ड्रम पर चूसें

वैक्यूम ड्रम और मेन व्हील का संचालन एक से एक चल रहा है, वैक्यूम ड्रम के बाद इसी स्थिति में चलने वाले लेबल के साथ, लेबल का मध्य भाग पहले उच्चतम बिंदु पर चिपकने वाला, बोतल प्रारंभिक लेबल एक्शन

5) जब बोतल अगले स्टेशन पर चलती रहती है, तो लेबल स्पंज रोलर को दबाव लेबल क्रिया के लिए दबाते हुए, रोलर आंदोलन का दबाव बोतल के विमान के संपर्क में होता है, रोटेशन के लिए नहीं, ताकि दबाव लेबल के लिए बल चारों ओर बिखर जाए , ये लेबल एकरूप विकृति और पूर्ण लेबलिंग हो सकते हैं।

6) लेबल की बोतल स्टार व्हील की ड्राइव के तहत कन्वेयर को भेजती है

7) पूर्ण लेबलिंग प्रक्रिया निरंतर संचालन में है, बोतल हर समय एक स्थिर गति से चल रही है, इसलिए यह उच्च गति गति का एहसास कर सकती है

3. स्वचालित बढ़ते-घटते कार्य: माइक्रो कंप्यूटर स्वचालित रूप से बढ़ते और समायोजन को कम करता है, जर्मन एसईडब्ल्यू मोटर नियंत्रण को अपनाता है, जिसका उपयोग उत्पादन समायोजन में बहुत सुविधाजनक है।

विशेष अनुदेश

1) स्थिति उत्पादों के लिए, ध्यान देने की जरूरत है: बोतल के नीचे एक लोकेटिंग स्लॉट बनाने की जरूरत है, गैर-प्रभाव की स्थिति के तहत बोतल की उपस्थिति, जहां तक संभव हो लोकेटिंग स्लॉट के नीचे स्थित लोकेटिंग स्लॉट।
बाहर निर्भर, बोतल के नीचे स्थित स्लॉट बहुत महत्वपूर्ण है, और अधिक समानता है, अलग गहराई नहीं

2) बोतल के आकार के आधार पर अलग-अलग बोतल प्रकार बदलें, भागों को बदलने की जरूरत है, कीमत पर चर्चा की जरूरत है।
(प्रतिस्थापन इस प्रकार है: बोतल से दूध पिलाने के लिए बाड़, बोतल से दूध पिलाने के लिए स्टार व्हील, मिडल गाइड बोर्ड, बोतल का आधार, बोतल से निकलने के लिए स्टार व्हील)

टैग: रोटरी लेबलर, चिपकने वाला लेबलिंग मशीन
