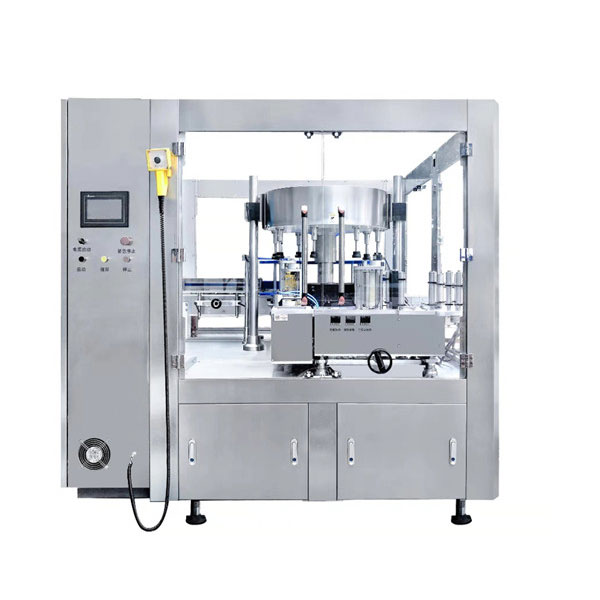

गोल कांच की बोतल रोटरी स्टीकर लेबलिंग मशीन 200 बोतल प्रति मिनट
विस्तृत उत्पाद विवरण

लेबल पेपर कोर का भीतरी व्यास:76.2 मिमीबाहरी व्यास लेबल करें:330mm
लेबलिंग क्षमता:50 मीटर / मिनटलेबलिंग सटीकता:± 1 मिमी
लेबलिंग प्रकार:रोटरी और हाई स्पीडलेबल सेंसर:जादू की आँख

एक बार में 3 लेबल गोल कांच की बोतल लेबलिंग मशीन 200 बोतल प्रति मिनट की क्षमता के साथ

अनुप्रयोग

1. बड़ी मात्रा के साथ एकल आकार की बोतल के लिए।

2. तीन लेबल वाली एक बोतल

3. फ्रंट और बैक, नेक लेबलिंग के साथ स्पीड 12000B / H

4. 15 स्टेशनों के साथ तीन सेट लेबलिंग हेड

तकनीकी मापदंड

बिजली की आपूर्तिAC380V 50Hz 5.5KW
लेबलिंग सटीकता± 1 मिमी
अधिकतम ऊंचाई लेबल करें195mm
लेबलिंग क्षमता50 मीटर / मिनट
बोतल का व्यासhickness h30mm ऊँचाई mm500 मिमी
लेबल पेपर कोर का आंतरिक व्यास76.2 मिमी
बाहरी व्यास को लेबल करें330mm
कुल मिलाकर मापL1740 × W3020 × H2100mm
वजनस्वनिर्धारित

रोटरी लेबलिंग मशीन विशेषता

1) लेबल की गई बोतल पास स्क्रू अलग बोतल क्षेत्र टर्नबटलबे के लिए चल रही है

2) बोतल शुरू करने के लिए शुरू होने के बाद, प्रेस बोतल सिर ड्राइविंग के तहत स्वचालित बारी

3) एक प्रमुख स्थान पिन, बोतल के आधार के निचले हिस्से में वृद्धि होगी, जब बोतल की स्थिति वसंत बल की कार्रवाई के तहत dowel पिन के माध्यम से नाली, स्थान का पता लगाने स्लॉट, अटक स्लॉट बोतल अब घूर्णन नहीं है, स्लाइडिंग दबाव के ऊपरी भाग बोतल और बोतल की टोपी? (उत्पादों की स्थिति के लिए)

4) बोतल लेबलिंग की स्थिति गोलाकार होने के कारण, बोतल के आधे रास्ते के लिए शुरुआती बिंदु को छड़ी करने का अनुरोध, लेबल डिलीवरी स्टेशन से बाहर आता है, पहले वैक्यूम ड्रम पर चूसें

वैक्यूम ड्रम और मेन व्हील का संचालन एक से एक चल रहा है, वैक्यूम ड्रम के बाद इसी स्थिति में चलने वाले लेबल के साथ, लेबल का मध्य भाग पहले उच्चतम बिंदु पर चिपकने वाला, बोतल प्रारंभिक लेबल एक्शन

5) जब बोतल अगले स्टेशन पर चलती रहती है, तो लेबल स्पंज रोलर को दबाव लेबल क्रिया के लिए दबाते हुए, रोलर आंदोलन का दबाव बोतल के विमान के संपर्क में होता है, रोटेशन के लिए नहीं, ताकि दबाव लेबल के लिए बल चारों ओर बिखर जाए , ये लेबल एकरूप विकृति और पूर्ण लेबलिंग हो सकते हैं।

6) लेबल की बोतल स्टार व्हील की ड्राइव के तहत कन्वेयर को भेजती है

7) पूर्ण लेबलिंग प्रक्रिया निरंतर संचालन में है, बोतल हर समय एक स्थिर गति से चल रही है, इसलिए यह उच्च गति गति का एहसास कर सकती है

3. स्वचालित बढ़ते-घटते कार्य: माइक्रो कंप्यूटर स्वचालित रूप से बढ़ते और समायोजन को कम करता है, जर्मन एसईडब्ल्यू मोटर नियंत्रण को अपनाता है, जिसका उपयोग उत्पादन समायोजन में बहुत सुविधाजनक है।

विशेष अनुदेश

1) स्थिति उत्पादों के लिए, ध्यान देने की जरूरत है: बोतल के नीचे एक लोकेटिंग स्लॉट बनाने की जरूरत है, गैर-प्रभाव की स्थिति के तहत बोतल की उपस्थिति, जहां तक संभव हो लोकेटिंग स्लॉट के नीचे स्थित लोकेटिंग स्लॉट।
बाहर निर्भर, बोतल के नीचे स्थित स्लॉट बहुत महत्वपूर्ण है, और अधिक समानता है, अलग गहराई नहीं

2) बोतल के आकार के आधार पर अलग-अलग बोतल प्रकार बदलें, भागों को बदलने की जरूरत है, कीमत पर चर्चा की जरूरत है।
(प्रतिस्थापन इस प्रकार है: बोतल से दूध पिलाने के लिए बाड़, बोतल से दूध पिलाने के लिए स्टार व्हील, मिडल गाइड बोर्ड, बोतल का आधार, बोतल से निकलने के लिए स्टार व्हील)

टैग: रोटरी लेबलर, चिपकने वाला लेबलिंग मशीन
